การคำนวณน้ำหนักของโปรไฟล์ไทเทเนียมรูปตัวยูเป็นสิ่งสำคัญสำหรับอุตสาหกรรมต่างๆ รวมถึงเคมี การต่อเรือ และอื่นๆ อีกมากมาย ในฐานะซัพพลายเออร์ชั้นนำของโปรไฟล์ไทเทเนียมรูปตัว U ฉันเข้าใจถึงความสำคัญของการคำนวณน้ำหนักที่แม่นยำสำหรับลูกค้าของเรา ในบล็อกโพสต์นี้ ฉันจะแนะนำคุณตลอดขั้นตอนการคำนวณน้ำหนักของโปรไฟล์ไทเทเนียมรูปตัว U โดยให้สูตรและขั้นตอนที่จำเป็นเพื่อให้มั่นใจถึงความแม่นยำ
ทำความเข้าใจพื้นฐานของโปรไฟล์ไทเทเนียมรูปตัวยู
โปรไฟล์ไทเทเนียมรูปตัว U ถูกนำมาใช้กันอย่างแพร่หลายในการใช้งานที่แตกต่างกัน เนื่องจากมีคุณสมบัติเฉพาะตัว เช่น มีความแข็งแรงสูง ทนต่อการกัดกร่อน และมีน้ำหนักเบา โปรไฟล์เหล่านี้มักใช้ในอุตสาหกรรมเคมีสำหรับอุปกรณ์และท่อส่ง ในการต่อเรือสำหรับส่วนประกอบโครงสร้าง และในสาขาอื่นๆ จำนวนมากที่ความทนทานและความน่าเชื่อถือเป็นสิ่งสำคัญ
ก่อนที่เราจะเจาะลึกถึงกระบวนการคำนวณน้ำหนัก เรามาดูโปรไฟล์ไทเทเนียมรูปตัว U ประเภทต่างๆ ที่เรานำเสนอกันก่อน:
- โปรไฟล์ไทเทเนียมรูปตัว U สำหรับอุตสาหกรรมเคมี: ออกแบบมาโดยเฉพาะสำหรับอุตสาหกรรมเคมี โปรไฟล์เหล่านี้ทนทานต่อการกัดกร่อนและสามารถทนต่อสภาพแวดล้อมทางเคมีที่รุนแรง

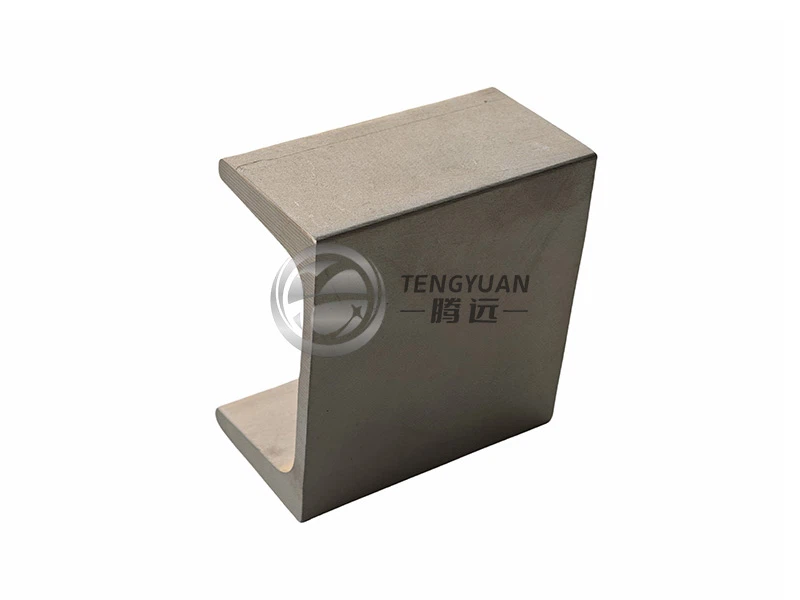

- GR5 โปรไฟล์ไทเทเนียมรูปตัวยู: ไทเทเนียม GR5 หรือที่รู้จักในชื่อ Ti-6Al-4V เป็นโลหะผสมยอดนิยมที่ขึ้นชื่อเรื่องความแข็งแรงสูงและคุณสมบัติทางกลที่ดีเยี่ยม โปรไฟล์ไทเทเนียมรูปตัว U GR5 ของเราถูกนำมาใช้กันอย่างแพร่หลายในการใช้งานด้านการบินและอวกาศ ยานยนต์ และทางการแพทย์
- โปรไฟล์ไทเทเนียมรูปตัวยูสำหรับเรือ: โปรไฟล์เหล่านี้ได้รับการออกแบบมาเพื่อตอบสนองความต้องการเฉพาะของอุตสาหกรรมการต่อเรือ โดยให้ความต้านทานการกัดกร่อนที่ดีเยี่ยมและมีอัตราส่วนความแข็งแรงต่อน้ำหนักสูง
สูตรคำนวณน้ำหนักของโปรไฟล์ไทเทเนียมรูปตัวยู
น้ำหนักของโปรไฟล์ไทเทเนียมรูปตัว U สามารถคำนวณได้โดยใช้สูตรต่อไปนี้:
-
W = \rho \คูณ V
-
ที่ไหน:
- (W) คือน้ำหนักของโปรไฟล์ไทเทเนียมรูปตัว U (เป็นกิโลกรัมหรือปอนด์)
- (\rho) คือความหนาแน่นของไทเทเนียม (เป็นกิโลกรัมต่อลูกบาศก์เมตร หรือปอนด์ต่อลูกบาศก์นิ้ว) ความหนาแน่นของไทเทเนียมบริสุทธิ์อยู่ที่ประมาณ (4.51) g/cm³ หรือ (0.163) lb/in³ อย่างไรก็ตาม ความหนาแน่นอาจแตกต่างกันไปขึ้นอยู่กับโลหะผสมและกระบวนการผลิตที่เฉพาะเจาะจง
- (V) คือปริมาตรของโปรไฟล์ไทเทเนียมรูปตัวยู (เป็นลูกบาศก์เมตรหรือลูกบาศก์นิ้ว)
การคำนวณปริมาตรของโปรไฟล์ไทเทเนียมรูปตัวยู
ในการคำนวณปริมาตรของโปรไฟล์ไทเทเนียมรูปตัว U เราต้องแบ่งมันออกเป็นรูปทรงเรขาคณิตที่เรียบง่ายกว่า โปรไฟล์รูปตัว U ถือได้ว่าเป็นการรวมกันของปริซึมสี่เหลี่ยมและครึ่งทรงกระบอก 2 อัน (หากมุมโค้งมน)
สมมติว่ามิติต่อไปนี้สำหรับโปรไฟล์ไทเทเนียมรูปตัว U:
- (L): ความยาวของโปรไฟล์ (เป็นเมตรหรือนิ้ว)
- (H): ความสูงของโปรไฟล์ (เป็นเมตรหรือนิ้ว)
- (W): ความกว้างของโปรไฟล์ (เป็นเมตรหรือนิ้ว)
- (t): ความหนาของโปรไฟล์ (เป็นเมตรหรือนิ้ว)
- (r): รัศมีของมุมโค้งมน (หน่วยเป็นเมตรหรือนิ้ว)
ปริมาตรของโปรไฟล์รูปตัว U สามารถคำนวณได้ดังนี้:
-
V = V_{สี่เหลี่ยม} + 2 \คูณ V_{ครึ่ง - ทรงกระบอก}
-
การคำนวณปริมาตรของปริซึมสี่เหลี่ยม
ปริมาตรของส่วนปริซึมสี่เหลี่ยมของโปรไฟล์รูปตัวยูกำหนดโดย:
-
V_{สี่เหลี่ยม}=(H - 2r)\times W\times t\times L
-
การคำนวณปริมาตรของครึ่งสูบ
ปริมาตรของครึ่งสูบเดี่ยวกำหนดโดย:
-
V_{ครึ่ง - ทรงกระบอก}=\frac{1}{2}\times\pi\times r^{2}\times t\times L
-
ดังนั้น ปริมาตรรวมของครึ่งสูบทั้งสองคือ:
-
2\คูณ V_{ครึ่ง - ทรงกระบอก}=\pi\คูณ r^{2}\คูณ t\คูณ L
-
การรวมเล่ม
ปริมาตรรวมของโปรไฟล์ไทเทเนียมรูปตัว U คือ:
-
V=(H - 2r)\times W\times t\times L+\pi\times r^{2}\times t\times L
-
-
V = L\คูณ t\times((H - 2r)\คูณ W+\pi\คูณ r^{2})
-
ตัวอย่างการคำนวณน้ำหนักของโปรไฟล์ไทเทเนียมรูปตัวยูทีละขั้นตอน
สมมติว่าเรามีโปรไฟล์ไทเทเนียมรูปตัว U ที่มีขนาดดังต่อไปนี้:
- (L = 2) เมตร
- (ส=0.1)เมตร
- (ก = 0.05) เมตร
- (t = 0.005) เมตร
- (r = 0.01) เมตร
- ความหนาแน่นของโลหะผสมไทเทเนียมที่ใช้คือ (\rho = 4.51\times10^{3}) kg/m³
ขั้นแรกเราคำนวณปริมาตรของโปรไฟล์รูปตัวยู:
-
V = L\คูณ t\times((H - 2r)\คูณ W+\pi\คูณ r^{2})
-
-
V = 2\times0.005\times((0.1 - 2\times0.01)\times0.05+\pi\times0.01^{2})
-
-
V = 2\times0.005\times(0.08\times0.05 + 3.14\times0.0001)
-
-
วี = 2\times0.005\times(0.004+0.000314)
-
-
วี = 2\times0.005\times0.004314
-
-
V = 4.314\times10^{-5}\ข้อความ{ ม}^{3}
-
ต่อไป เราคำนวณน้ำหนักของโปรไฟล์รูปตัว U โดยใช้สูตร (W=\rho\times V):
-
W = 4.51\times10^{3}\times4.314\times10^{-5}
-
-
W = 0.1945614\ข้อความ{ กก.}
-
ปัจจัยที่ส่งผลต่อการคำนวณน้ำหนัก
สิ่งสำคัญที่ควรทราบคือการคำนวณน้ำหนักจะขึ้นอยู่กับสภาวะในอุดมคติ และถือว่าความหนาและความหนาแน่นสม่ำเสมอทั่วทั้งโปรไฟล์ ในความเป็นจริงอาจมีการเปลี่ยนแปลงบางประการเนื่องจากปัจจัยต่างๆ เช่น:
- เกณฑ์ความคลาดเคลื่อนในการผลิต: ขนาดที่แท้จริงของโปรไฟล์อาจเบี่ยงเบนไปจากค่าที่ระบุเล็กน้อย ซึ่งอาจส่งผลต่อการคำนวณปริมาตรและน้ำหนัก
- การตกแต่งพื้นผิว: การตกแต่งพื้นผิวของโปรไฟล์สามารถเพิ่มน้ำหนักได้เล็กน้อย โดยเฉพาะอย่างยิ่งหากมีการเคลือบผิวหรือการบำบัด
- องค์ประกอบของโลหะผสม: โลหะผสมไทเทเนียมแต่ละชนิดมีความหนาแน่นต่างกัน ดังนั้น การใช้ค่าความหนาแน่นที่ถูกต้องสำหรับโลหะผสมเฉพาะที่ใช้จึงเป็นสิ่งสำคัญ
ความสำคัญของการคำนวณน้ำหนักที่แม่นยำ
การคำนวณน้ำหนักที่แม่นยำถือเป็นสิ่งสำคัญด้วยเหตุผลหลายประการ:
- การประมาณราคา: การทราบน้ำหนักของโปรไฟล์ไทเทเนียมรูปตัว U ช่วยให้สามารถประมาณราคาได้อย่างแม่นยำ ซึ่งเป็นสิ่งสำคัญสำหรับวัตถุประสงค์ด้านงบประมาณและการกำหนดราคา
- การออกแบบโครงสร้าง: ในการใช้งานที่ใช้โปรไฟล์รูปตัว U เป็นส่วนประกอบโครงสร้าง การคำนวณน้ำหนักที่แม่นยำเป็นสิ่งจำเป็นเพื่อให้มั่นใจในความสมบูรณ์ของโครงสร้างและความปลอดภัยของการออกแบบโดยรวม
- การจัดส่งและการจัดการ: น้ำหนักของโปรไฟล์ส่งผลต่อค่าใช้จ่ายในการขนส่งและการจัดการ รวมถึงอุปกรณ์และวิธีการที่จำเป็นสำหรับการขนส่ง
ติดต่อเราเพื่อสอบถามความต้องการโปรไฟล์ไทเทเนียมรูปตัว U ของคุณ
หากคุณต้องการโปรไฟล์ไทเทเนียมรูปตัวยูสำหรับโครงการของคุณ เราพร้อมให้ความช่วยเหลือ ในฐานะซัพพลายเออร์ที่เชื่อถือได้ เรานำเสนอโปรไฟล์ไทเทเนียมรูปตัว U ที่หลากหลายในขนาด โลหะผสม และผิวเคลือบต่างๆ เพื่อตอบสนองความต้องการเฉพาะของคุณ ทีมผู้เชี่ยวชาญของเราสามารถช่วยคุณคำนวณน้ำหนักได้อย่างแม่นยำ และมอบราคาที่แข่งขันได้และการบริการลูกค้าที่เป็นเลิศ
ไม่ว่าคุณจะอยู่ในอุตสาหกรรมเคมี การต่อเรือ การบินและอวกาศ หรือสาขาอื่นๆ เรามีโปรไฟล์ไทเทเนียมรูปตัว U ที่เหมาะกับคุณ ติดต่อเราวันนี้เพื่อหารือเกี่ยวกับความต้องการของคุณและขอใบเสนอราคาสำหรับโครงการของคุณ
